ГОСТ 24351-80

Группа Г27

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

 ПАТРОНЫ ТОКАРНЫЕ САМОЦЕНТРИРУЮЩИЕ ТРЕХ- И ДВУХКУЛАЧКОВЫЕ КЛИНОВЫЕ  И РЫЧАЖНО-КЛИНОВЫЕ

 Основные размеры

 Three- and two-jaw lathe self-centring chucks with wedge and lever-type clamps. Basic dimensions

ОКП 39 9321

Дата введения 1981-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

В.С.Белов, H.Ф.Хлебалин, В.И.Бобрин, М.Д.Щишеев, А.И.Крохотин, А.П.Абрамов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по стандартам от 06.08.80 N 4068

3. Срок проверки - 1993 г., периодичность проверки - 10 лет

4. Стандарт соответствует СТ СЭВ 1574-79 и СТ СЭВ 4852-84

5. ВЗАМЕН ГОСТ 16886-71, ГОСТ 16682-71

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. Переиздание (май 1993 г.) с изменениями 1, 2, утвержденными в апреле 1983 г., октябре 1987 г. (ИУС 8-83, 1-88)

1. Стандарт распространяется на токарные самоцентрирующие трех- и двухкулачковые клиновые и рычажно-клиновые патроны общего назначения классов точности Н, П, В, А с ограниченным ходом кулачков от механизированного привода, устанавливаемого на заднем конце шпинделя станка.

Стандарт не распространяется на патроны с полым штоком, предназначенные для закрепления пруткового материала.

2. Патроны должны изготавливаться типов:

А - двухкулачковые;

Б - трехкулачковые;

исполнений по креплению:

1 - с креплением на шпиндель станка через проходной фланец;

2 - с креплением непосредственно на фланцевый конец шпинделя по ГОСТ 12595;

3 - с креплением непосредственно на фланцевый конец шпинделя по ГОСТ 12593;

исполнений по конструкции:

1 - клиновые патроны;

2 - рычажно-клиновые патроны.

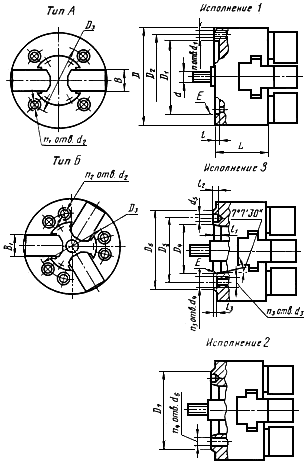

3. Основные размеры патронов должны соответствовать указанным на чертеже и в табл.1.

Примечание. Чертеж не определяет конструкцию патронов.

Таблица 1

Размеры в мм

Обозначение патронов							Условный размер конца шпинделя станка	, не более				Ход кулачков от привода, не менее	Масса, кг, не более
Тип А			Тип Б
Исполнения			Исполнения						Не более
1	2	3	1	2	3
-	-	-	7102-0058	-	-	80	3	65	25	25	М12	3	4,5
-	-	-	7102-0059	-	-	100		70	30	30			5
7102-0011	-	-	7102-0060	-	-	125		80				4	8
7102-0012	-	-	7102-0061	-	-		4
7102-0013	-	-	7102-0064	-	-	(150)	-		40	40	M16		12
7102-0014	-	-	7102-0065	-	-	160	4	90				5	15
7102-0015	7102-0016	7102-0017	7102-0066	7102-0067	7102-0074		5
7102-0018	-	-	7102-0068	-	-	(175)	-				M20		18
7102-0019	-	-	7102-0069	-	-	200	5	110	45	45		6	25
7102-0020	7102-0021	7102-0022	7102-0070	7102-0071	7102-0075		6		50
7102-0023	7102-0024	7102-0025	7102-0072	7102-0073	7102-0076	250	8				M24	7	45
-	7102-0026	7102-0027	-	7102-0077	7102-0078		6
7102-0028	7102-0029	7102-0030	7102-0079	7102-0080	7102-0081	315	8	125	60	50	M27		80
-	7102-0031	7102-0032	-	7102-0082	7102-0083		11
7102-0033	7102-0034	7102-0035	7102-0084	7102-0085	7102-0086	400	8	145	70	60			145
-	7102-0036	7102-0037	-	7102-0087	7102-0088		11
7102-0038	7102-0039	7102-0040	7102-0089	7102-0090	7102-0091	500	8	175			M36	10	160
-	7102-0041	7102-0042	-	7102-0092	7102-0093		11
-	7102-0043	7102-0044	-	7102-0094	7102-0095		15
7102-0045	7102-0046	7102-0047	7102-0096	7102-0097	7102-0098	630	11	210	90	70		12	292
-	7102-0048	7102-0049	-	7102-0099	7102-0100		15

Размеры, заключенные в скобки, при новом проектировании не применять. По согласованию изготовителя с потребителем допускается изготавливать патроны с уменьшенным ходом кулачков.

Пример условного обозначения патрона типа А, исполнения по креплению 3, диаметром 250 мм рычажно-клинового (исполнения по конструкции 2), с креплением кулачков с помощью крестового шпоночного паза (исполнение 1) класса точности П:

Патрон 7102-0025-2-1-П ГОСТ 24351-80

Примечание. Для патронов класса точности Н буквенный индекс не указывается.

4. Размеры присоединительных мест патронов исполнения 1 должны соответствовать указанным на чертеже и в табл.2, исполнений 2 и 3 - указанным на чертеже и в табл.3.

Таблица 2

Размеры в мм

Таблица 3

Размеры в мм

Условный размер шпинделя								+0,10						для типа
	Номин.	Пред. откл.												А	Б
5	82,563	+0,004 -0,006	104,8	135	133	М10	12	16,30	12	13	6,5	2	4	4	6
6	106,375		133,4	170	165	М12	14	19,45	14	14
8	139,719	+0,004 -0,008	171,4	220	210	М16	18	24,20	18	16	8,0
11	196,869	+0,004 -0,010	235,0	290	280	М20	22	29,40	22	18	10	2,5	6
15	285,775	+0,004 -0,012	330,2	400	380	М24	26	35,70	26	19				6

5. Смещение отверстий , , , , и от номинального расположения 0,10 мм для патронов диаметром

до 500 мм, 0,15 мм для патронов диаметром свыше 500 мм; база - отверстие Е (допуск зависимый).

6. Патроны изготавливаются с закаленными и незакаленными кулачками.

По согласованию изготовителя с потребителем допускается изготовление патронов только с закаленными или незакаленными кулачками.

3-6. (Измененная редакция, Изм. N 1).

7. Основные размеры креплений для кулачков даны в приложении 1.

8. Неуказанные предельные отклонения размеров: отверстий Н14, валов h14, остальных .

9 . Резьба метрическая - по ГОСТ 24705 и ГОСТ 9150.

Поле допуска на резьбу - по ГОСТ 16093.

8, 9. (Измененная редакция, Изм. N 1).

10, 11. (Исключены, Изм. N 1).

12. Патроны должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 1654.

(Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ОСНОВНЫЕ РАЗМЕРЫ КРЕПЛЕНИЯ ДЛЯ КУЛАЧКОВ

1. Устанавливаются следующие исполнения креплений для кулачков:

1 - крепление с помощью крестового шпоночного паза;

2 - крепление с помощью зубчато-реечного зацепления с мелким зубом;

3 - крепление с помощью зубчато-реечного зацепления с мелким зубом безвинтовое (быстропереналаживаемое).

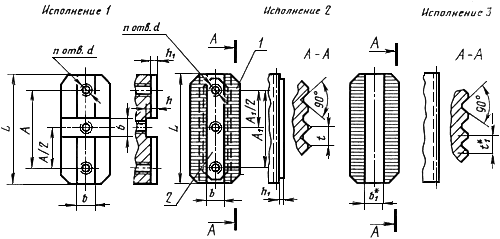

2. Основные размеры креплений для кулачков должны соответствовать указанным на чертеже и в таблице.

______________

* В быстро переналаживаемых патронах шаг рифлений и ширина шпоночного паза не регламентируется.

1 - кулачок; 2 - сухарь

Размеры в мм

Диаметр патрона	,   не более								*
100	35	24	16	12	М8	5	3	1,5	2
125	45	30	20	14	М10
150	60	40	25	20	М12	7
160	70
175
200	85	50
250	105	65	30		М16	9	4
315	125	80		25
400	145	95	60					2,5	3
500			80	30	М20
630	160

______________

* Для патронов диаметром =100, 125, 150 мм допускается крепление кулачков одним винтом, проходящим через поперечный паз (исполнение 1).

(Измененная редакция, Изм. N 1).

3. При заказе патронов дополнительно к условному обозначению следует указывать исполнение крепления для кулачков.

Приложение 2. (Исключено, Изм. N 1).
